Описание тепловых насосов Мотен
background
EarthLinked TM

Модульный тепловой насос МОТЕН-3(А-Б)…..МОТЕН-18(А-Б), в дальнейшем тепловой насос,  применяется для отопления и горячего водоснабжения (ГВС)  зданий и сооружений площадью от 50 м2 до 10 000 м2. В качестве источника низкотемпературного тепла используется  контур прямого испарения хладагента (DX-контур), размещаемый в грунте.

Тепловые насосы МОТЕН-3(А-Б)…..МОТЕН-18(А-Б), мощностью 3 и 18 кВт соответственно, могут объединяться в каскады, обеспечивая при этом общую тепловую мощность от 3 до 500 кВт.

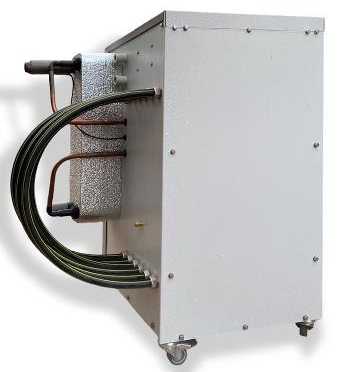

В корпусе теплового насоса размещены: компрессор, фреоновый колектор, маслоотделитель и докипатель. Корпус теплового насоса хорошо утеплен и звукоизолирован, благодаря этому тепловой насос может быть установлен как снаружи помещения, так и внутри. Пластинчатые или воздушные теплообменники (конденсаторы) могут быть как навешены на корпус теплового насоса, так вынесены на расстояние до 15 метров, что позволяет реализовать Сплит систему - внешний блок и внутренний блок. В наружном блоке теплового насоса находятся только датчики, что делает систему очень надежной и ремонтнопригодной в любой мороз.

Теплообменник-конденсатор соединен с внешним блоком теплового насоса медными трубками и специальными кронштейнами закрепляется на стене помещения и может быть спрятан за фальш-стеной. Соединительные медные трубки могут проходить как по воздуху (подобно сплит-системе кондиционера) так и под землей. За счет небольших размеров теплообменника - конденсатора отпадает необходимость в специальном помещении (котельной) для размещения теплового насоса.

Котроллер (блок управления) теплового насоса производства Российской компании OWEN размещается в электрическом боксе и обеспечивает погодозависимое управление тепловым насосом. Нагрев горячей воды производится путем переключения трехходового крана по температуре в баке косвенного нагрева ГВС. Каждый тепловой насос оборудован шлюзом wi-fi или  gsm для обеспечения дистанционного контроля и управления.

Модульный тепловой насос, несмотря на относительную простоту конструкции, обладает техническими характеристиками, превосходящими лучшие зарубежные образцы тепловых насосов.

За основу взята технология Американской компании  Данной технологии присвоено 10 международных патентов и 9 патентов США. В отличии от Американцев регулировка скорости движения хладагента обеспечивается с помощью электроники, что позволяет расширить диапазон регулировки и существенно улучшить точность воздействия. Это позволяет нам работать с зондами прямого испарения хладагента, в скважинах глубиной до 100 метров.

 Благодаря тому, что Испаритель в грунте «затопленный», т.е. в нем всегда имеется некоторое количество жидкого хладагента, тепловой насос всегда работает на максимальной мощности и самым высоким КПД.

   Эффективная система возврата масла защищает компрессор в любых ситуациях, обеспечивая повышенную надежность теплового насоса.

DX-контур представляет собой набор вертикальных или горизонтальных зондов по 30, 50, 100 метров, которые объединяются  в самом тепловом насосе. (внешних коллекторов не нужно, колодцев для размещения коллекторов не нужно).

Зонды могут быть выполнены из медной трубки, защищенной термоусадочной трубкой, гофрированной нержавейки, металлопластиковых труб или полиэтиленовых труб.

Выбор материалов для зондов определяется из условий монтажа на объекте и требуемой температуры в системе отопления.

Глубина скважин также зависит от требуемой температуры системы отопления.

Например, при температуре системы отопления 40-45℃ (теплые полы) используется фреон R410A, глубина скважин может быть 100 метров. При температуре в системе отопления 50-55℃ используется фреон R404A  глубина скважин до 50 метров. При температуре системы отопления 70-75℃ используется фреон R134A,  глубина скважин до 30 метров.

При качественном монтаже срок службы DX-контура превышает 50 лет (время разложения полиэтилена в грунте более 100 лет).

Следует отметить, что монтаж и наладка теплового насоса может быть выполнена самим пользователем при наличии навыков сантехника и установщика кондиционеров.

Буква А в названии теплового насоса обозначает геотермальный тепловой насос прямого испарения хладагента в грунте (тепловой насос "грунт-вода") или (ДХ - тепловой насос).
Буква Б в названии обозначает традиционный тепловой насос "вода-вода".

Зонды теплового насоса могут быть размещены в траншеях либо в скважинах.
В траншее глубиной 3 метра и длиной 50 метров размещается два зонда, в два этажа. В скважине глубиной 50 метров размещается один зонд. При этом с одной 50-ти метровой траншеи мы снимаем 6 кВт тепла. С одной 50-ти метровой скважины мы снимаем 3 кВт тепла.

Что касается коэффициента преобразования СОР, то он у нас не ниже четырех. (затрачивая 1 кВт тепла, Вы получаете 4 кВт тепла). Это в условиях температуры грунта +5 грС и температуре в системе отопления +40.
Данные цифры неоднократно проверены на объектах. Кроме того Заказчик может заказать установку счетчика тепла.
Не верьте цифрам СОР=5 или 6, такое может быть в условиях теплой Европы. В нашем климате средней полосы России, Урала или Сибири лучшие Европейские тепловые насосы имеют СОР от 3-х до 3,5. У нас 4,0-5,0.
